| 《乔布斯传》读后外一篇 俺在《乔布斯传》读后（二）中，提到了碳粒式麦克风。因为以前没见过，感觉比较新奇，就在最后加了一句： 题外话：到维基一查，嚯嚯，原来这碳粒式麦克风，过去老式电话里面用的都是这个，呵呵。 没想到那平常不露面的啃人参老头，一下子露出了峥嵘： 老齯：原来没玩过矿石鸡，呵呵。 把我唬得一愣。 还是明察秋毫的狐狸GG反应快，出来打圆场： 炉匠: 米国那时小孩根本不玩矿石机了,连真空管都古董了. 只有精密机械是永恒的,到今天还吃香. 这啃参老娃虽然屁帘早就不穿了，可近来说话刁钻古怪的很。有炉匠GG在前门挡着，咱就借坡下驴，且让他一让。 没想到那花果山上的猴哥不干了，精英式地穷追不舍，哼哼教导炉匠师傅： 马骝: 啃人参的也是个百事通，炉师傅错怪他了。我想他的意思是漫人没玩过矿石收音机，所以要到危机查碳粒式麦克风。 这么一来，不是让俺很没面子么。所以很生气，生气的结果是什么？据说是脸色很绿。 去仔细查了查，这碳粒式麦克风（carbon microphone）和矿石收音机（crystal radio）根本就是两回事，扯不到一块儿去。 先说碳粒式麦克风（carbon microphone） http://en.wikipedia.org/wiki/Carbon_microphone 麦克风的作用，是把声音信号转换成点信号，也就是说把声波的能量转换成电能，这样才能远距离传递和放大，碳粒式麦克风也不例外。  碳粒式麦克风的结构是两片金属片着碳粒，前面一片金属片比较薄，叫diaphragm。声波传到前面一片金属片上，会造成不同的压强。传递到后面的碳粒上，就会造成碳粒的电阻起变化。在两边金属片上接上电流，这样通过碳粒的电流就会随着碳粒的电阻变化而变化，这样声音信号就被转换成了电信号。这个电信号，就可以用电线继续传播或者接到扬声器（喇叭）上，你就可以听到了。因为通过碳粒式麦克风的是电流，所以碳粒式麦克风也可以用来做功率放大器用。 要说麦克风，俺当年也没少玩过，Brüel & Kjær，毕业论文就是靠它写的。你要是用过这东西，懂得我说的是什么。但那都是电容式麦克风（condenser microphone），这碳粒式麦克风（carbon microphone），以前还真没见识过。原因么，你大概也猜到了，不是因为太新，而是因为太老，老到大概教科书都愿意提了。这点我下面还要细说。 再看矿石收音机（crystal radio） http://baike.baidu.com/view/442099.htm http://en.wikipedia.org/wiki/Crystal_radio 矿石收音机的功能，是接收空中的无线电广播信号。但是空中充满的各个波段频率的无线电信号，这就要有一个检波的过程，把需要的电台信号的波长捡出来，矿石收音机就是干这个的。   矿石收音机的主要元件有一个长长的天线，一个线圈，一个可变电容，一个普通电容，一个电阻，一个高阻抗耳机，和一个矿石。人们发现有些天然矿石晶体，有单向导电的性能，可以加以利用，由此矿石收音机的名称而来。后来天然矿石很难买到，多用二极管代替。空中的无线电信号，通过天线接收，传到接收线圈和可变电容那里，选出需要的频率，再通过二极管（矿石）检波，你就可以听到中波电台的广播了。矿石收音机的优点是不需要电源，就能听到广播，非常实用。 说到这里，应该清楚了。两样东西，一个是声波-电流转换器，一个是无线电波接收器，功能完全不一样，工作原理也不一样，一个需要电源，一个不需要电源，人参老娃就会横插杠子忽悠人。 要说它们有什么共同点，就是它们的发明和应用都非常非常早，可以追溯到到上上个世纪去了。碳粒式麦克风说是1877年3月爱迪生发明的，但Emile Berliner1877年6月也递了专利申请，但最后还是判给了爱迪生。还有说法是David Hughes，不过他的记录更晚，要到1878年（http://inventors.about.com/od/hstartinventors/a/david_hughes.htm）。矿石收音机则是通过一系列的发明和改进产生的，Karl Ferdinand Brau在1874年发现了晶体的单向导电性能。不管怎么说，都是上古时代的产物。 不同的是碳粒式麦克风，至今还用在电话筒里面，特别是在边远地区，因为有好些不可替代的性能优点。而矿石收音机也就是无线电爱好者的玩具了，而且玩的人也都是啃人参的那一辈了。
|

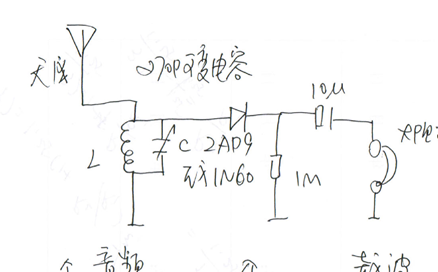

炉匠: 人参老头出来之前,我先说说那线路图是纸上谈兵的人画的.
今天反正不上班,里外一起灌水.
漫人: 那你来讲吧，炉匠师傅已经说了，越说尾巴越大。
漫人: 唉，又被百度掰了一回。
重新上传了，应该看得见了。
阿理郎: 所以你就光露出个脸。
666: “说到这里，应该清楚了。两样东西，一个是声波-电流转换器，一个是无线电波接收器，功能完全不一样，工作原理也不一样，一个需要电源，一个不需要电源，人参老 ...

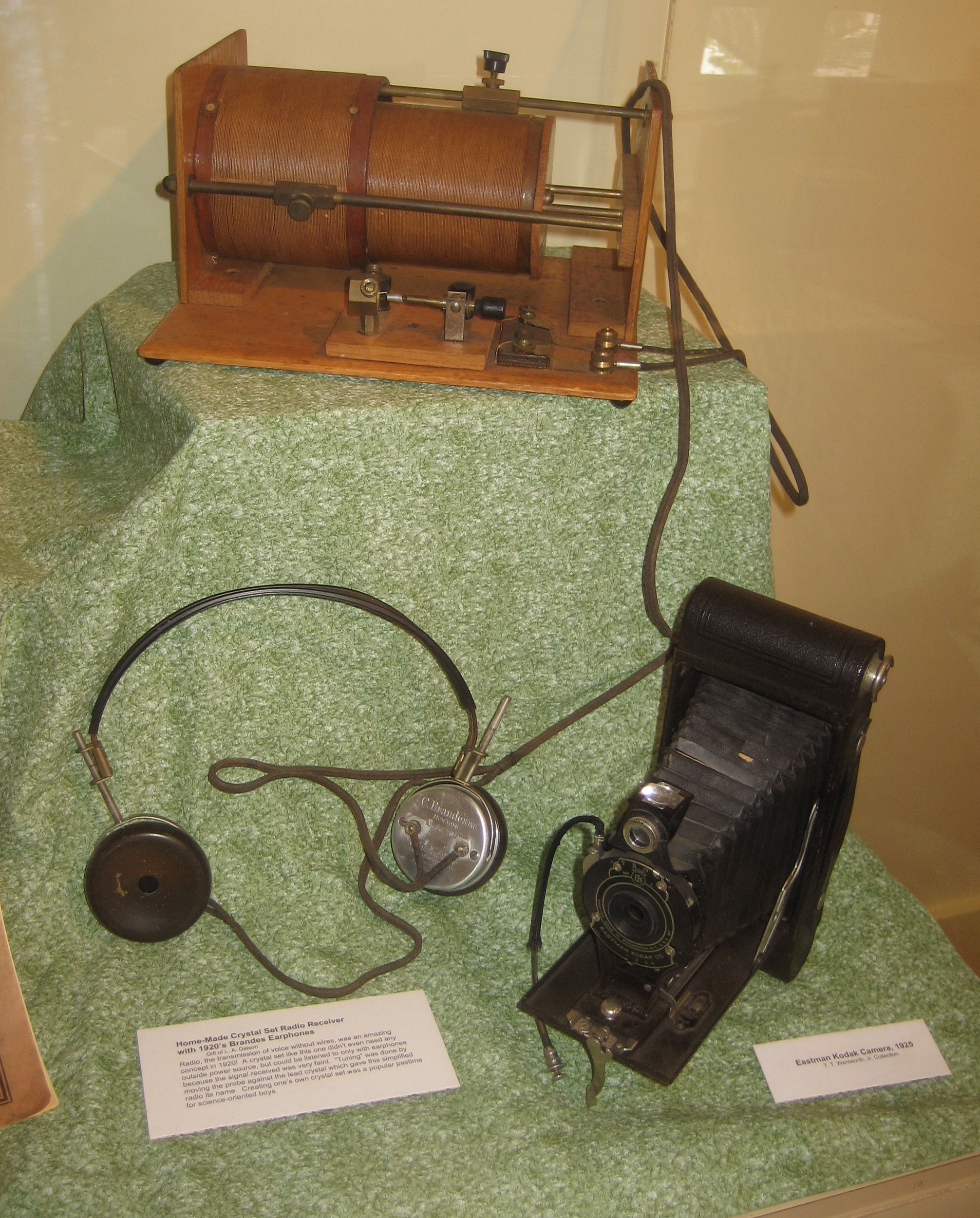

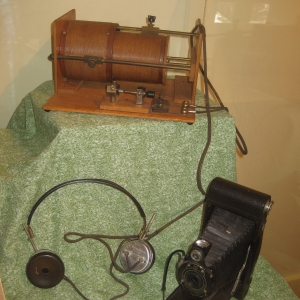

666: 跟风琴式照相机的关系还没讲清楚。
老巫: 真是，搞这么复杂。一头讲，一头听，就是这么回事。:)
马骝: 呵呵。。。
xcr: 还是没看懂。
炉匠: 咳,别说了,越说尾巴越大.
昨夜雨: 漫老板，线路图没有出来。要上传。
炉匠: 咳,别说了,越说尾巴越大.
